Габаритные размеры насоса АХ 1,5/70 и АХ 25/100 |
|
|
В таблице №1 представлены присоединительные и габаритные размеры на промышленные химический насосный агрегат и насос АХ 25/100, АХ 1,5/70.
На рис.1 представлен насос модификации АХ в разрезе.
Химическийе насосы АХ перекачивают нейтральные жидкости, а также химически активные растворы (органические растворители, щелочи, кислоты).
Для привода химического насоса АХ 1,5/70, АХ 25/100 применяются трехфазные асинхронные электродвигатель.
Тип используемого электропривода - общепромышленный или взрывозащищенный электродвигатель.
Таблица №1
| Тип насосов |
ИСО |
Обороты вала
об/мин |
D1 |
D2 |
d1 |
d2 |
d3 |
n |
a |
h1 |
h2 |
L
max |
L1
max |
B
max |
H
max |
Масса кг
не более |
| АХ 1,5/70 |
двухступ. |
2950 |
32 |
20 |
100 |
75 |
4 |
4 |
120 |
132 |
160 |
1800 |
1120 |
480 |
500 |
220 |
| АХ 25/100 |
двуступ. |
2950 |
65 |
40 |
145 |
110 |
4 |
4 |
127 |
173 |
180 |
1400 |
1250 |
530 |
680 |
400 |

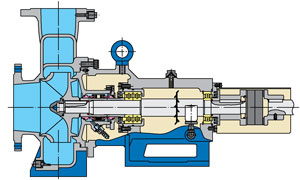

Рис.1 Разрез химического насоса АХ
Рис.2 Габаритные размеры агрегата АХ25/100
Рис.2 Габаритные размеры агрегата АХ1,5/70
|
|
|
